Датчик-реле температуры электронный Т419-М1

     Датчик-реле температуры электронный Т419-М1 предназначен для двухпозиционного регулирования температуры и сигнализации включения выходной команды в подвижных и стационарных установках отопления, вентиляции, а также в торговом холодильном оборудовании, эксплуатируемых при температуре от -30˚С до +55˚С. Верхнее рабочее значение относительной влажности - 95% при температуре +40˚С.
     Прибор может быть применен в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации других установок в аналогичных или более легких условиях.
     Прибор предназначен для работы с медным термопреобразователем сопротивления (датчиком) с номинальной статической характеристикой преобразования 50М.

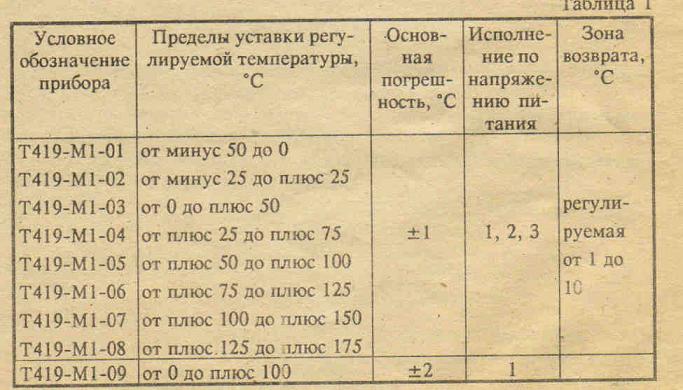

     Пределы уставки регулируемой температуры, основная погрешность уставки регулируемой температуры, зона возврата, исполнение по напряжению питания.
Таблица 1

     По направлению выходного воздействия на исполнительный орган Т419-М1 изготавливается в двух вариантах исполнения:
- А с включением замыкающего контакта выходного реле при повышении температуры регулируемой среды относительно уставки;
- Б с включением замыкающего контакта выходного реле при понижении температуры регулируемой среды относительно уставки.
     Номинальное значение напряжения питания прибора:
- исполнение 1 переменное 220 В 50 Гц;
- исполнение 2 постоянное 12-24 В;
- исполнение 3 постоянное 45-75 В.
Не допускается питание прибора от выпрямительных устройств с несглаженными пульсациями выпрямительного напряжения.
    Потребляемая мощность не более 3 ВА.
Максимальная длина линии, соединяющей прибор с датчиком, - 300 м.
Прибор устойчив к воздействию: качки с периодом 7-19с и длительных наклонов до 45˚, вибрации с частотой от 5 до 100 Гц и ускорением до 7м/с2, ударов с ускорением 50 м/с2 при частоте от 40 до 80 ударов в минуту и длительности удара 10-15 мс, соляного тумана, плесневых грибов, постоянного магнитного поля с напряженностью до 400 А/м и переменного магнитного поля до 80 А/м с частотой 50 Гц. Рабочее положение прибора - любое.
Средний срок службы - не менее 8 лет.

Т419-М1     Купить

Схема электрическая принципиальная Т419-М1

Для обеспечения надежной работы прибора при питании его от сети постоянного тока, к которой подключены электродвигатели постоянного тока, магнитные пускатели, контакторы, различные исполнительные устройства с соленоидным приводом или другие аппараты с обмотками, обладающими индуктивностью и создающими в сети коммутационные импульсы перенапряжения, подключение прибора к сети производить через последовательно включаемый дроссель с характеристиками, указанными в таблице.
Номинальное напряжение питания, ВИндуктивность дросселя, Гн, не менееСопротивление обмотки дросселя постоянному току, Ом, не болееДопустимый ток через дроссель, мА, не менее
12-240,013150
45-750,015040
