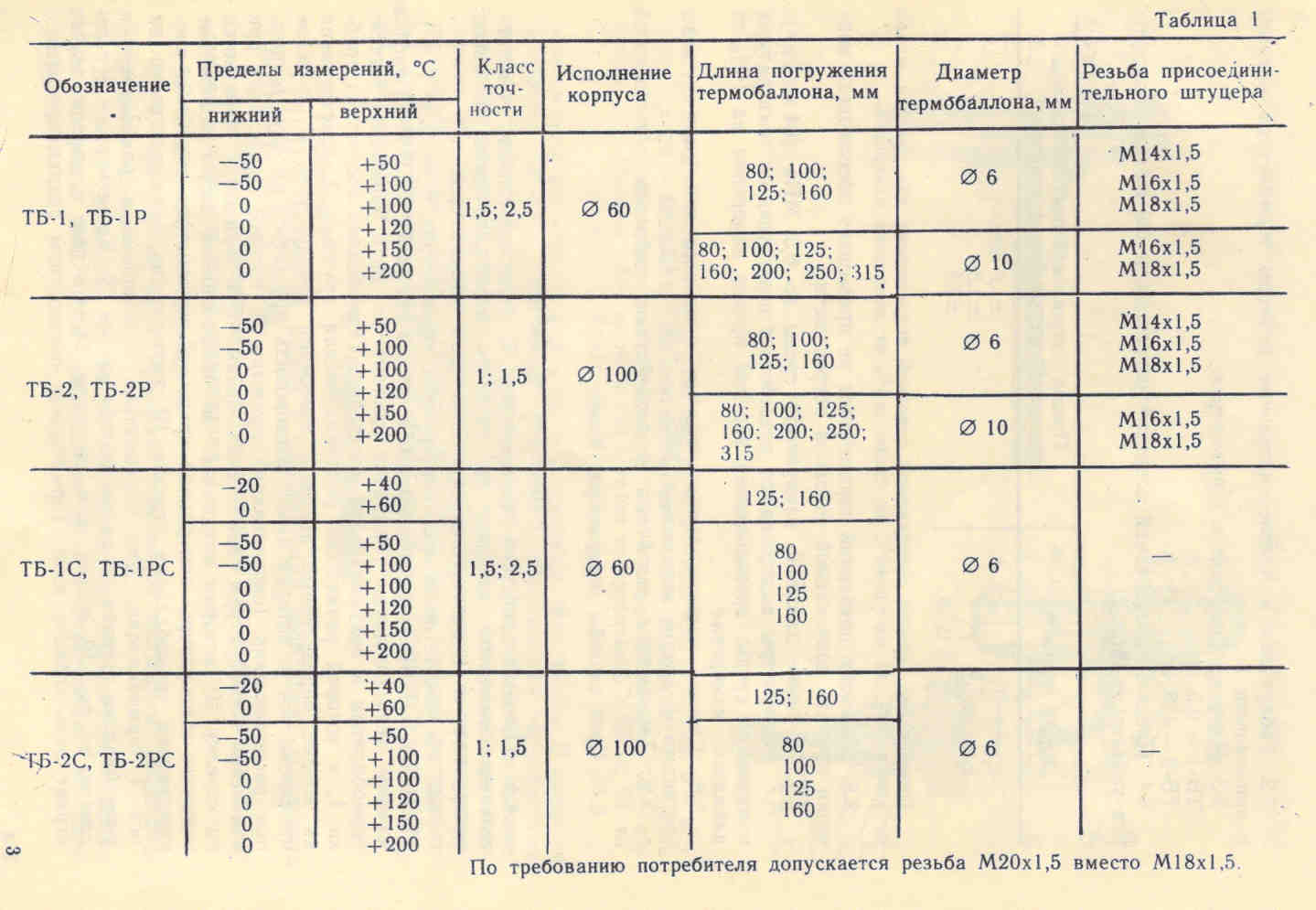

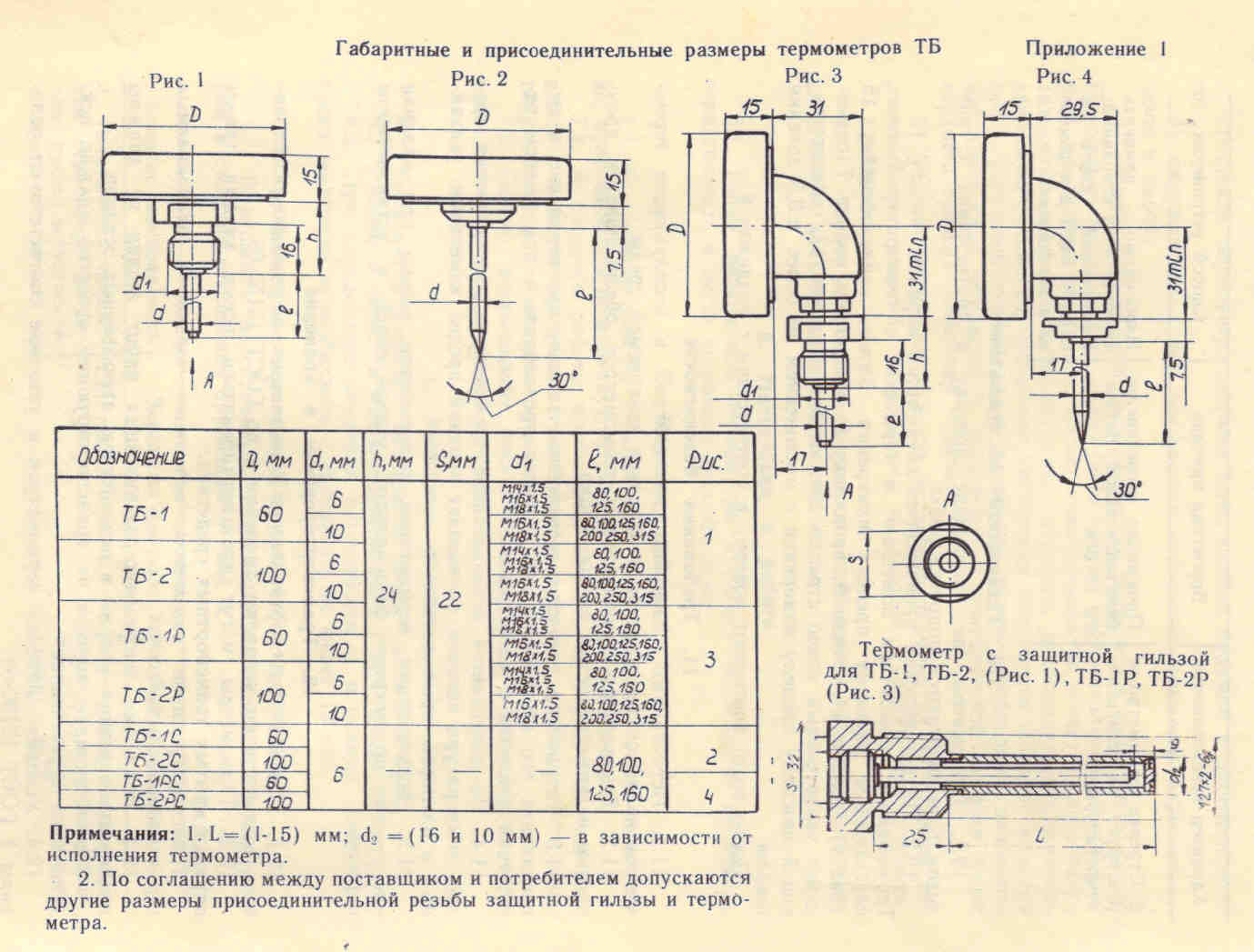

Термометры биметаллические ТБ-1, ТБ-2,ТБ-1Р, ТБ-2Р, ТБ-1С, ТБ-2С, ТБ-1РС, ТБ-2РС. Техническое описание.Термометры предназначены для измерения температуры в стационарных промышленных технических установках, а также в любых других объектах с обеспечением требований, изложенных в настоящем техническом описании и инструкции по эксплуатации.Измеряемые среды: жидкости, газы и другие в пределах стойкости материала 12Х18Н10Т. По устойчивости к климатическим воздействиям термометры соответствуют исполнению УХЛ категории размещения 3.1 по ГОСТ15150, но для работы при температуре окружающего воздуха от -10 до +50 ˚C. Условное давление измеряемой среды до 6,3 МПа. Степень защиты от проникновения пыли и воды IP54. Устойчивы к воздействию вибрации с частотой от 10 до 55 Гц. Срок службы 8 лет. Технические характеристики.
Устройство и работаПринцип действия термометров с биметаллическим чувствительным элементом основан на свойстве биметаллической пружины раскручиваться (скручиваться) при изменении температуры.

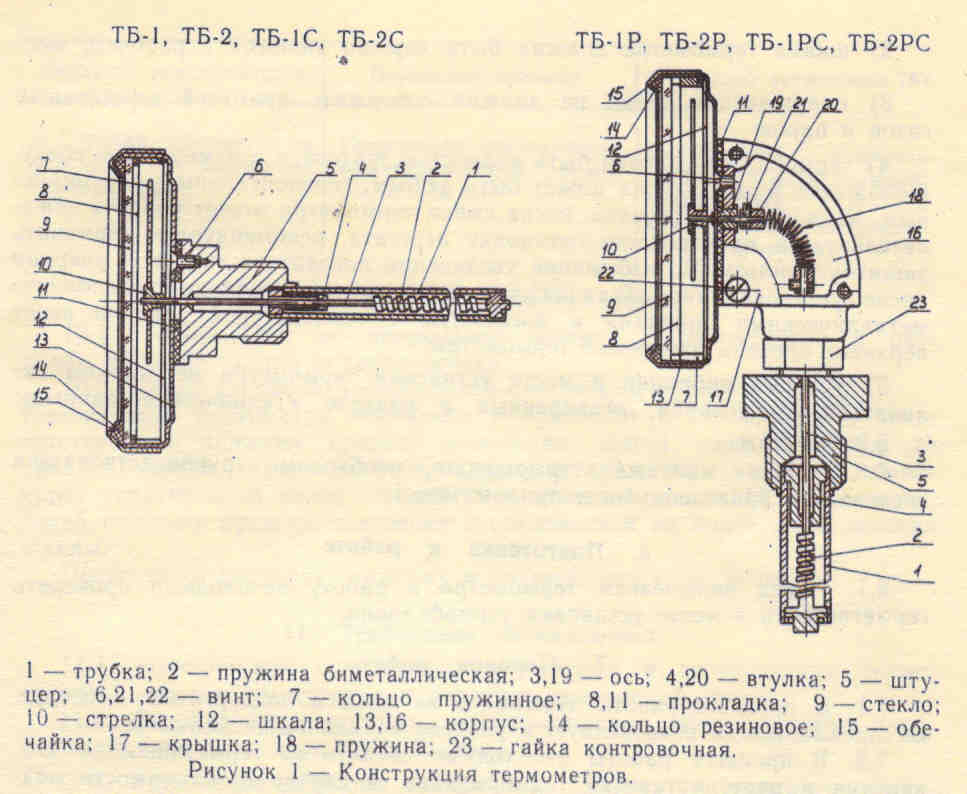

Термометр состоит из термобаллона и показывающей приставки. Термобаллон состоит из трубки 1, в которой размещена биметаллическая пружина 2, рассчитанная на вполне определенные пределы измерения температуры. К пружине приварена ось 3, которая имеет возможность вращаться на двух опорах пр раскручивании (скручивании) пружины 2, которое происходит при изменении температуры измеряемой среды. Это вращение передается на стрелку 10, которая показывает на оцифрованной шкале конкретное значение температуры измеряемой среды. У термометров с осевым расположением термобаллона стрелка 10 расположена непосредственно на оси 3 термобаллона. Для термометров с радиальным расположением термобаллона стрелка 10 распологается на оси 19. Вращение оси 3 передается на ось 19 посредством пружины 18. которая в данном случае играет роль гибкого вала, Термобаллон посредством сварки крепится к монтажному штуцеру 5, а штуцер 5 с помощью трех винтов 6 крепится к корпусу 13 - для термометров с осевым расположением термобаллона и вворачивается в корпус 16 для термометров с радиальным расположением термобаллона. Корпус 16 крепится к корпусу 13 термометра с помощью винтов 6. Штуцер 5 для термометров с радиальным расположением термобаллона крепится гайкой 23. Корпус 16, в котором расположена пружина 18, передающая вращение оси 3 под углом 90˚ на стрелку 10, закрыт крышкой 17. Порядок установкиШкала термометра должна быть хорошо видима с рабочего места.Окружающая среда не должна содержать примесей агрессивных газов и паров. Термобаллон должен быть полностью погружен в измеряемую среду. Положение термобаллона может быть горизонтальным, вертикальным, наклонным. В случаях, когда смена термометра может повлечь нежелательную в производстве остановку агрегата, рекомендуется применять защитную гильзу. Во избежание увеличения показателя тепловой инерции после установки термобаллона, защитную гильзу необходимо заполнить металлическими опилками и жидкостью с температурой кипения выше верхнего предела измерений термометра. Устранение дефектов термометра, замена, присоединение и отсоединение его от магистралей, должно производиться при полном отсутствии давления в магистрали. Не допускается использование термометра для измерения среды, температура которой превышает верхний предел измерения, указанный в паспорте термометра. Эксплуатация термометров разрешается только при наличии инструкции по технике безопасности, утвержденной в установленном порядке. Габаритные и присоединительные размеры
