Схемы подключения (соединения) диафрагм (сужающих устройств) к дифманометрам и другим преобразователям перепада давления при измерении расхода

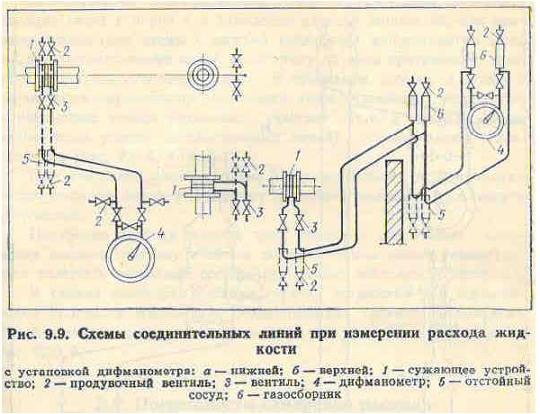

При измерении расхода жидкостей, как правило, используют схемы с нижней установкой дифманометра (рис. 9.9.а), соединительные линии (трубопровод) к которому на всем протяжении должны иметь односторонний уклон. При установке дифманометра выше диафрагмы, в наивысших точках при смене направления уклона трубопровода, устанавливают газосборники (рис. 9.9.б). При измерении расхода среды в горизонтальных трубопроводах соединительные линии подключают к нижней половине сужающего устройства. Рекомендуется установка отстойных сосудов.Дифманометр для измерения расхода

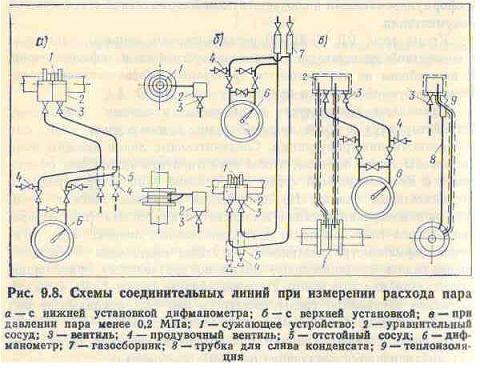

Рис.9.8 измерение расхода пара.
Рис 9.8.а. Уравнительный сосуд-трубопровод-дифманометр заполняют конденсатом. Верхнее отверстие диафрагмы должно находиться на одном уровне с боковым отверстием уравнительного сосуда. Трубопровод между диафрагмой и уравнительным сосудом должен быть изолирован.
Рис 9.8.б. При давлении среды перед диафрагмой больше 2 кГс/см2 и расположении дифманометра не ниже 1,5 м от диафрагмы.
Рис 9.8.в. При давлении среды перед диафрагмой меньше или равном 2 кГс/см2 и расстоянии между диафрагмой и сосудами не более 4 м,при этом внутренний диаметр соединяющей их трубы должен быть не менее 25 мм.
Дифманометр для измерения расхода

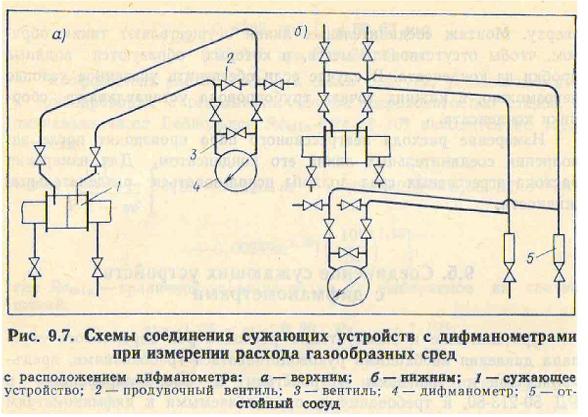

При измерении расхода газов (рис. 9.7) наиболее предпочтительным является верхний способ установки дифманометра (рис. 9.7.а). При нижней установке дифманометра (рис. 9.9.б) в нижних точках соединительных линий необходимо устанавливать отстойные сосуды для сбора конденсата. Для горизонтальных трубопроводов соединительные линии необходимо подключать к верхней половине диафрагмы (сужающего устройства).Дифманометр для измерения расхода

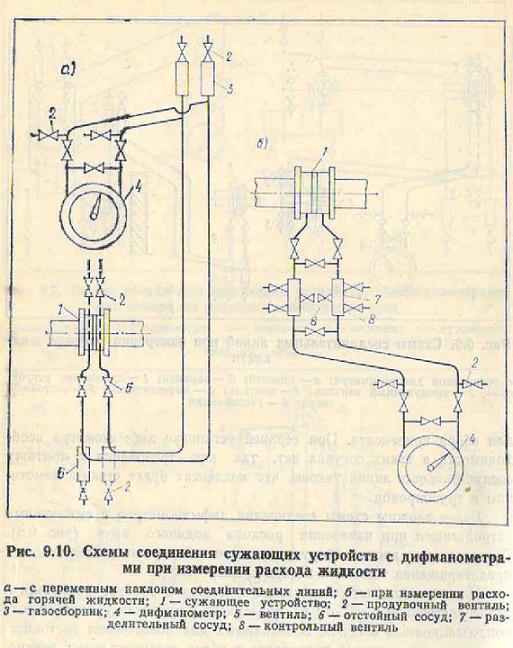

В схемах измерения расхода горячих жидкостей (рис. 9.10.б) для выравнивания плотности жидкости в соединительных диниях используют разделительные сосуды. При установке дифманометра выше диафрагмы, в наивысших точках при смене направления уклона трубопровода, устанавливают газосборники (рис.9.10.а). При измерении расхода среды в горизонтальных трубопроводах соединительные линии подключают к нижней половине сужающего устройства. Рекомендуется установка отстойных сосудов.Дифманометр для измерения расхода
Источник: "Измерение параметров газообразных и жидких сред при эксплуатации инженерного оборудования здания". Справочное пособие под ред. А.А. Полякова
