Дифференциальные манометры (дифманометры) сильфонные для систем с высоким избыточным рабочим давлением

предназначены для измерения:
а) расхода жидких и газообразных сред по методу переменного перепада давлений (расходомеры);
б) разности давлений жидких и газообразных сред (перепадомеры);
в) уровня жидких сред, находящихся под атмосферным, вакуумметрическим или избыточным давлением (уровнемеры).

Типы дифманометров

ДСП-160-М1 – дифманометр показывающий; Цена от 10000 руб, срок поставки от 5 дней
ДСП-4Сг-М1 – дифманометр показывающий сигнализирующий; Цена 20000 руб, срок поставки от 5 дней
ДСП-УС – дифманометр-уровнемер показывающий (кислород, ацетилен, аргон);
ДСС-711-М1 – дифманометр самопишущий с приводом диаграммного диска от электродвигателя;Цена от 14000 руб, срок поставки от 5 дней
ДСС-712-М1 – дифманометр самопишущий с приводом диаграммного диска от часового механизма;
ДСС-711-2С-М1 – дифманометр самопишущий с приводом диаграммного диска от электродвигателя и дополнительной записью избыточного давления;
ДСС-712-2С-М1 – дифманометр самопишущий с приводом диаграммного диска от часового механизма и дополнительной записью избыточного давления.

Основные технические характеристики

1. Предельно допускаемые рабочие избыточные давления, кгс/см2   -    63; 160; 250; 320
2. Верхние пределы измерений манометрической части дифманометров ДСС-711-2С-М1, ДСС-712-2С-М1, кгс/см2
  -    6; 10; 16; 25; 40; 60; 100; 160 на избыточное давление до 63 и 160 кгс/см2
  -    16; 25; 40; 60; 100; 160; 250; 400 на избыточное давление до 250 и 320 кгс/см2
3. Предельные номинальные перепады давлений, кгс/см2   -    0,063; 0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5 – на избыточное давление до 63 и 160 кгс/см2
  -    0,4; 0,63; 1,6; 2,5; 4; 6,3 – на избыточное давление до 250 и 320 кгс/см2
4. Классы точности 1; 1,5
5. Верхние пределы измерений:
а) дифманометров-расходомеров выбираются из ряда
  -    А=а·10n, где а – одно из чисел ряда (1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8), n – целое (положительное или отрицательное) число или нуль
б) дифманометров-перепадомеров должны соответствовать предельным номинальным перепадам давления
в) дифманометров-уровнемеров выбираются из ряда
  -    ±31,5; ±50; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300; 10000; 16000 см
  -    0,63; 1; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 160 м
г) дифманометров-уровнемеров ДСП-УС выбираются из ряда
  -    160; 250; 400; 630; 1000; 1600 см – на избыточное давление 25 кгс/см2
6. Время одного оборота диаграммы, ч 24
7. Питание дифманометров ДСС-711-М1, ДСС-711-2С-М1; ДСП-4Сг-М1 от сети переменного тока:
- напряжение, В 220
- частота, Гц 50±1
8. Температура окружающей среды, °С
–10…+50 (ДСС-711-М1; ДСС-711-2С-М1)
–10…+50; –30…+50 (ДСС-712-М1; ДСС-712-2С-М1)
–40…+70 (ДСП-4Сг-М1)
–40…+70 (ДСП-160-М1)
–50…+70 (ДСП-УС)
9. Климатические исполнения:
  -    У2 (показывающие дифманометры)
  -    У3 (самопишущие дифманометры)
  -    Т2 (ДСП-160-М1; ДСП-УС; ДСП-4Сг-М1)
  -    Т3 (для остальных типов дифманометров)
10. Относительная влажность воздуха при температуре 35°С
  -    80 или 95 для исполнения У, %
  -    100 для исполнения Т, %
11. Степень защиты от воздействия пыли и воды:
  -    IP55 для дифманометров ДСП-160-М1; ДСП-4Сг-М1; ДСП-УС
  -    IP40, IP54 для остальных дифманометров
12. Виброустойчивость, группа L3
13. Разрывная мощность контактов сигнализирующего устройства, В·А, не более 40
14. Параметры питания сигнализирующего устройства:
  -    напряжение, В 220 или 36
  -    частота, Гц 50±1 или 60±1
15. Присоединительная резьба М22х1,5-8g

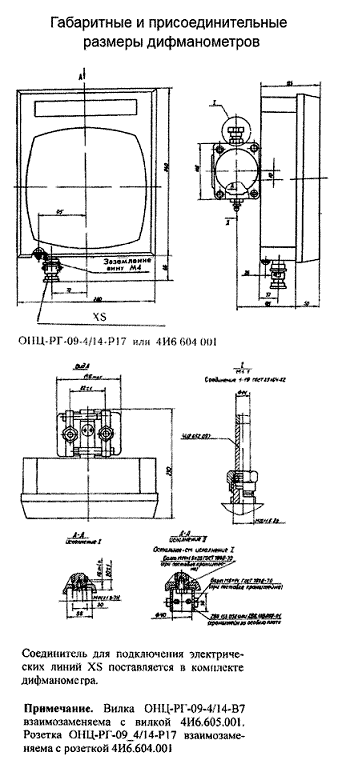

16. Габаритные и присоединительные размеры, мм:
  -    280х340х230 дифманометров самопишущих
  -    195х153х136 показывающих
  -    235х205х165 показывающих сигнализирующих
17. Масса, кг, не более 16
18. Изготавливаются по ТУ 25-7310.0063-87
19. Сертификат утверждения типа средств измерений
Внесены в Госреестр средств измерений под RU.C.30.065.A № 18274 № 11433-91
20. Сертификат соответствия № РОСС RU.АИ50.В05710
21. Разрешение Ростехнадзора № РСС 00-35158
22. Код ОКП 42 1253

Схемы подключения

Диаграммные диски дифманометров

Равномерные – для дифманометров перепадомеров и дифманометров-уровнемеров;
Неравномерные – для дифманометров-расходомеров с квадратичной зависимостью.
Предел и единицы измерений наносятся на диаграмный диск потребителем.
Перейти на страницу с ЦЕНАМИ.

ОФОРМЛЕНИЕ ЗАКАЗА

     При заказе дифманометра-расходомера, требующего расчета, Потребитель представляет “Номенклатуру исходных данных для расчета диафрагмы”, а при заказе дифманометра-уровнемера “Опросный лист”.
     При заказе дифманометра-расходомера, не требующего расчета, Потребитель указывает тип дифманометра, предельный номинальный перепад давления, рабочее избыточное давление измеряемой среды и верхний предел измерения (шкалу) с указанием размерности.
     Пример заказа:
     Дифманометр-расходомер ДСС-711-М1, класса точности 1, на предельный номинальный перепад 0.25 кгс/см2, рабочее избыточное давление 160 кгс/см2, верхний предел измерений 2500 т/ч: “ДСС-711-М1-1-0,25кгс/см2-160кгс/см2–2500т/ч ТУ 25-7310.0063-87”.
     При заказе дифманометра-уровнемера, не требующего определения перепада давления, Потребитель указывает тип дифманометра, верхний предел измерения уровня в “см” или “м” и рабочее избыточное давление.
     Пример заказа:
     Дифманометр-уровнемер ДСС-712-М1, класса точности 1, верхний предел измерения уровня 1000 см, рабочее избыточное давление 160 кгс/см2: “ДСС-712-М1-1-1000-160кгс/см2 ТУ 25-7310.0063-87”.
     При заказе дифманометра-перепадомера Потребитель указывает тип дифманометра, класс точности, предельный номинальный перепад и рабочее избыточное давление. Перепад и шкала в этом случае должны быть равны.
     Пример заказа:
     Дифманометр-перепадомер ДСП-160-М1 класса точности 1, предельный номинальный перепад 0,25 кгс/см2, рабочее избыточное давление 160 кгс/см2: “ДСП-160-М1-1-0,25кгс/см2–160кгс/см2 ТУ 25-7310.0063-87”.
     При заказе дифманометра-уровнемера для измерения жидкого азота, кислорода, аргона, Потребитель указывает тип дифманометра, класс точности, верхний предел измерения уровня в “см”.
     Пример заказа:
     Дифманометр-уровнемер ДСП-УС-М1, класса точности 1,5, верхний предел измерения 160 см, рабочее избыточное давление 25 кгс/см2: “ДСП-УС-М1-1,5-160см-25кгс/см2 ТУ 25-7310.0063-87”.

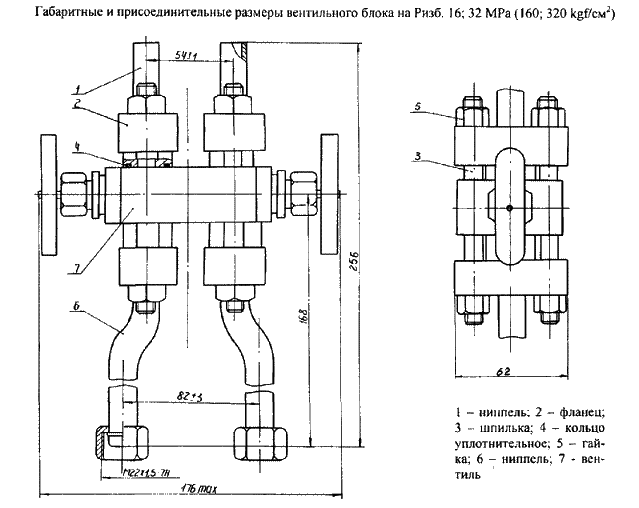

     Примечание. При заказе дифманометров с вентильным блоком дополнительно указать - "ВБ".
     Пример. "ДСП-160-М1-1-0,25-ВБ ТУ 25-7310.0063-87".
Перейти на страницу с ЦЕНАМИ.

Сравнительная таблица характеристик показывающих дифманометров ДСП-160-М1 и ДСП-80-РАСКО

Характеристика	ДСП-160-М1	ДСП-80-РАСКО
Назначение	для измерения и контроля разности давлений жидких и газообразных сред, в том числе атомное исполнение	для измерения и контроля степени засоренности измерительных преобразователей, струевыпрямителей и фильтров
Предельное давление измеряемой среды, МПа	6,3; 16; 25; 32	0,6; 1,0; 1,6
Диапазон измерений перепада давлений, кПа	0-6,3; 0-10; 0-16; 0-25; 0-40; 0-63; 0-100; 0-160; 0-250 на избыточное давление до 6,3 и 16 МПа; 0-40; 0-63; 0-160; 0-250 ;0-400; 0-630 на избыточное давление до 25 и 32 МПа	0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10; 0-16; 0-25; 0-40
Пределы допускаемой основной погрешности, %	+-1; +-1,5	±1,5; ±2,5; ±4 (индикаторное исполнение)
Температура окружающей среды, °С	-40...+70	–40 ... +70
Степень защиты корпуса	IP 55	IP 55
Виброустойчивость	группа L3	-
